恒壓變頻供水設備的水泵M1、M2，M3可變頻運行，也可工頻運行，需PLC的6個輸出點，變頻器的運行與關斷由PLC的1個輸出點，控制變頻器使電機正轉需1個輸出信號控制，報警器的控制需要1個輸出點，輸出點數量一共9個�？刂破饎雍屯Ｖ剐枰�2個輸入點，變頻器極限頻率的檢測信號占用PLC2個輸入點，系統自動/手動起動需1輸入點，手動控制電機的工頻/變頻運行需6個輸入點，控制系統停止運行需1個輸入點，檢測電機是否過載需3個輸入點，共需15個輸入點。系統所需的輸入／輸出點數量共為24個點。本系統選用FXos-30MR-D型PLC

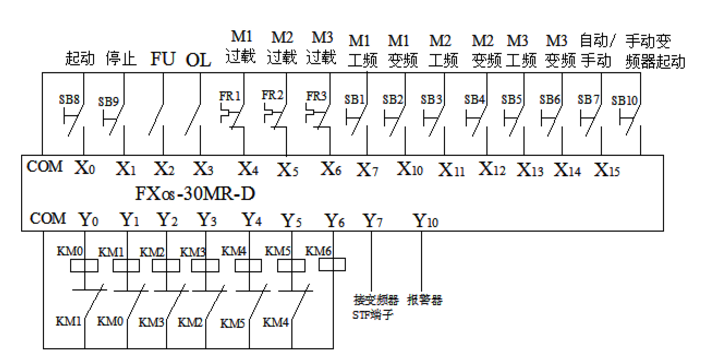

　　Y0接KM0控制M1的變頻運行，Y1接KM1控制M1的工頻運行；Y2接KM2控制M2的變頻運行，Y3接KM3控制M2的工頻運行；Y4接KM4控制M3的變頻運行，Y5接KM5控制M3的工頻運行。

　　X0接起動按鈕，X1接停止按鈕，X2接變頻器的FU接口，X3接變頻器的OL接口，X4接M1的熱繼電器，X5接M2的熱繼電器，X6接M3的熱繼電器。

　　為了防止出現恒壓變頻供水設備某臺電動機既接工頻電又接變頻電設計了電氣互鎖。在同時控制M1電動機的兩個接觸器KM1、KM0線圈中分別串入了對方的常閉觸頭形成電氣互鎖。頻率檢測的上/下限信號分別通過OL和FU輸出至PLC的X2與X3輸入端作為PLC增泵減泵控制信號。
